มีขั้นตอนที่เรียบง่าย ด้วยเครื่องมือและอุปกรณ์พื้นฐานเพียงไม่กี่อย่าง
คุณก็สามารถเรียนรู้วิธีการติดตั้งพัดลมเพดานได้ในไม่กี่ขั้นตอน
ดูคำแนะนำในการติดตั้งโดยละเอียดในคู่มือการใช้งานพัดลมเพดาน
- วิดีโอและคำแนะนำที่รวมอยู่ในคู่มือนี้มักใช้กับการติดตั้งพัดลม Hunter ส่วนใหญ่ อย่างไรก็ตาม คำแนะนำสำหรับรุ่นพัดลมของคุณอาจแตกต่างกันเล็กน้อย
- วีดีโอนี้ควรใช้เป็นสื่อเสริมความเข้าใจสำหรับคู่มือพัดลมเฉพาะรุ่นที่มาพร้อมกับพัดลมเพดาน Hunter ที่คุณซื้อเท่านั้น
- โปรดดูคู่มือของคุณเสมอเพื่อรับข้อมูลที่แม่นยำและตรงตามรุ่น ในการติดตั้งพัดลมของคุณ
- หากคู่มือของคุณหายไป คุณสามารถค้นหาและดาวน์โหลดคู่มือเฉพาะรุ่นสำหรับพัดลม Hunter ของคุณได้อย่างง่ายดายได้ที่เว็บไซต์ของเรา Click เพื่อ Download คู่มือ
- หากคุณไม่ต้องการติดตั้งพัดลมเพดานด้วยตนเอง ท่านสามารถติดต่อช่างมืออาชีพของเราให้ติดตั้งพัดลมเพดานของคุณได้ ที่ Hunter Fan Thailand เรามีช่างผู้ชำนาญในการติดตั้งพัดลมให้กับคุณ Click เพื่อตรวจสอบเรทราคาติดตั้ง
ระยะเวลาติดตั้ง: 1-2 ชั่วโมง
เวลาในการติดตั้งพัดลมเพดานอาจขึ้นอยู่กับหลายปัจจัย เช่น ทักษะ/ประสบการณ์ของคุณและการทำงานคนเดียวหรือกับผู้ช่วย โดยทั่วไปการติดตั้งพัดลมเพดาน Hunter จะใช้เวลาประมาณ 1-2 ชั่วโมง อีกปัจจัยสำคัญคือรุ่นของพัดลมอาจส่งผลต่อเวลาในการติดตั้งเช่นกัน
แม้ว่าคุณจะไม่จำเป็นต้องมีประสบการณ์มากมายในการติดตั้งพัดลมเพดาน แต่สถานการณ์แต่ละสถานการณ์ก็แตกต่างกันออกไป ดังนั้นการติดตั้งบางครั้งอาจต้องใช้ทักษะสูง เช่น หากพื้นที่ของยังไม่ได้เดินสายไฟ คุณต้องเดินสายไฟเพิ่มเติมหรือคุณรู้สึกไม่สบายใจกับขั้นตอนการติดตั้งด้านใดด้านหนึ่ง โปรดติดต่อช่างไฟฟ้ามืออาชีพที่มีใบอนุญาตหรือติดต่อช่างติดตั้ง Hunter Fan Thailand
ค่าใช้จ่าย: ระดับมาตรฐาน
ค่าใช้จ่ายในการติดตั้งพัดลมเพดานอาจมีหลายระดับ ขึ้นอยู่กับปัจจัยในการติดตั้ง หากคุณเป็นคนที่มีทักษะทางด้านงานช่างไฟฟ้าและคุณมีเครื่องมือที่จำเป็นต้องใช้ในงานติดตั้ง นั้นหมายความว่าคุณสามารถติดตั้งพัดลมเพดานได้ด้วยตนเองโดยปราศจากค่าใช้จ่าย แต่หากคุณไม่มีทักษะด้านช่างไฟฟ้าหรือพื้นที่ติดตั้งของคุณยังไม่ได้ทำการเดินสายไฟ นั้นแปลว่าคุณต้องการช่างผู้ชำนาญการเพื่อช่วยแก้ไขปัญหาในด้านนี้ หากคุณต้องการช่างติดตั้งพัดลมเพดาน Click ที่นี่เพื่อดูอัตตราค่าบริการของช่างติดตั้งจาก Hunter Fan Thailand
มาเริ่มกันเลย!
01. ตรวจสอบให้แน่ใจว่าคุณวางจุดพัดลมให้ห่างจากผนังและความสูงในระยะที่ปลอดภัย รักษาระยะห่างระหว่างพื้นถึงใบพัดลมอย่างน้อย 2.3 เมตรหรือมากกว่า
02. ปลายใบพัดลมควรมีระยะห่าง 60 เซนติเมตรจากผนังหรือสิ่งกีดขวางใกล้เคียง
03. หากคุณกำลังติดตั้งพัดลมเพดานบนเพดานเอียง คุณจำเป็นต้องซื้อก้านพัดลมเพิ่ม เมื่อติดตั้งบนเพดานเอียง ให้วัดมุมของเพดาน หากเพดานมีความเอียงเกินเกิน 34 องศา คุณจำเป็นต้องทำฐานติดตั้งเสริม
04. ปิดสวิตช์ไฟทั้งที่ผนังและเบรกเกอร์ก่อนติดตั้ง
ความปลอดภัย
สำหรับการติดตั้งพัดลมเพดาน คุณต้องปฏิบัติตามกฎความปลอดภัยทั่วไปเหล่านี้เพื่อหลีกเลี่ยงความเสี่ยงต่อการบาดเจ็บและความเสียหายต่อทรัพย์สิน:
- ปิดสวิตช์ที่เบรกเกอร์ก่อนเริ่มการติดตั้ง ควรปิดไฟไว้จนกว่าการติดตั้งพัดลมจะเสร็จสิ้น
- ปฏิบัติตามคู่มือคำแนะนำของผู้ผลิตทั้งหมดสำหรับข้อมูลด้านความปลอดภัย ข้อควรระวัง และคำเตือนเพิ่มเติม
- ตรวจสอบว่าสถานที่ติดตั้ง โครงสร้างสามารถรับน้ำหนักพัดลมเพดานได้หรือไม่ หากไม่คุณจำเป็นต้องทำฐาน Support เพิ่ม
- การเดินสายไฟทั้งหมดต้องเป็นไปตามมาตรฐานไฟฟ้าระดับประเทศและระดับท้องถิ่น ANSI/NFPA 70
- ตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางใดๆ ที่สถานที่ติดตั้งพัดลมเพดาน
- ตรวจสอบเสมอว่าสายไฟเส้นใดร้อน/มีไฟฟ้าอยู่โดยใช้มัลติมิเตอร์แบบดิจิทัลวัด
หากคุณรู้สึกไม่สบายใจในการเดินสายไฟพัดลมเพดานหรือการดำเนินการส่วนอื่นๆ ของกระบวนการติดตั้ง คุณสามารถติดต่อช่างติดตั้ง Hunter Fan Thailand ได้ทันที
ข้อควรระวัง
- เพื่อป้องกันความเสียหายต่อพัดลม ให้ยกมอเตอร์หรือก้านพัดลมเพดานไว้เสมอ
- เพื่อป้องกันการบาดเจ็บสาหัสหรือเสียชีวิต ตรวจสอบให้แน่ใจว่าขันสกรูทั้งหมดให้แน่นเพื่อยึดกับโคมไฟ
- เพื่อป้องกันการบาดเจ็บสาหัสหรือเสียชีวิต ตรวจสอบให้แน่ใจว่ายึดกระจกโคมไฟอย่างถูกวิธี
- เพื่อป้องกันการบาดเจ็บสาหัสหรือเสียชีวิต ให้ขันสกรูยึดด้วยคีมเสมอ ห้ามขันด้วยมือ
- เพื่อลดความเสี่ยงต่อการบาดเจ็บ ห้ามงอเหล็กยึดใบพัดขณะติดตั้งเหล็กยึดใบพัด ขณะปรับสมดุลใบพัดหรือทำความสะอาดพัดลม ห้ามสอดวัตถุแปลกปลอมเข้าไปในระหว่างใบพัดพัดลมกำลังทำงานอยู่
ขั้นตอนที่ 1: การถอนการติดตั้งอุปกรณ์ที่มีอยู่ก่อนติดตั้งพัดลมเพดาน
การติดตั้งพัดลมเพดานใหม่แทนที่โคมไฟหรือวัตถุที่ติดตั้งอยู่ก่อน เรียนรู้วิธีการเปลี่ยนพัดลมเพดานด้วยขั้นตอนง่ายๆ เหล่านี้:
01. ปิดสวิตช์ไฟติดผนังและเบรกเกอร์
02. เพื่อความปลอดภัยยิ่งขึ้น ให้ติดเทปปิดสวิตช์ไฟติดผนังและเบรกเกอร์เพื่อให้แน่ใจว่าสวิตช์ไฟจะไม่เปิดกลับโดยไม่ได้ตั้งใจขณะที่คุณกำลังติดตั้งพัดลม
03. ก่อนที่จะสัมผัสสายไฟใดๆ ให้ใช้เครื่องทดสอบวงจรเพื่อตรวจสอบว่าไม่มีไฟฟ้าวิ่งอยู่ในสายไฟ
04. ถอดสายไฟและสกรูของโคมไฟเดิมที่ยึดกับเพดานออก
05. หลังจากถอดโคมไฟเดิมออกแล้ว ให้ตรวจสอบความพร้อมสายไฟว่าสำหรับติดตั้งพัดลมเพดานหรือไม่ ฐาน Support พัดลมเพดานควรรับน้ำหนักได้ 30 กิโลกรัม
Power Off
ต้องปิดไฟที่เบรกเกอร์ก่อนติดตั้งพัดลม Hunter ของคุณ ใช้มิเตอร์วัดแรงดันไฟฟ้าเพื่อยืนยันว่าได้ปิดเบรกเกอร์แล้วและไฟฟ้าไม่ไหลไปที่สายไฟใดๆ ก่อนที่คุณจะสัมผัส

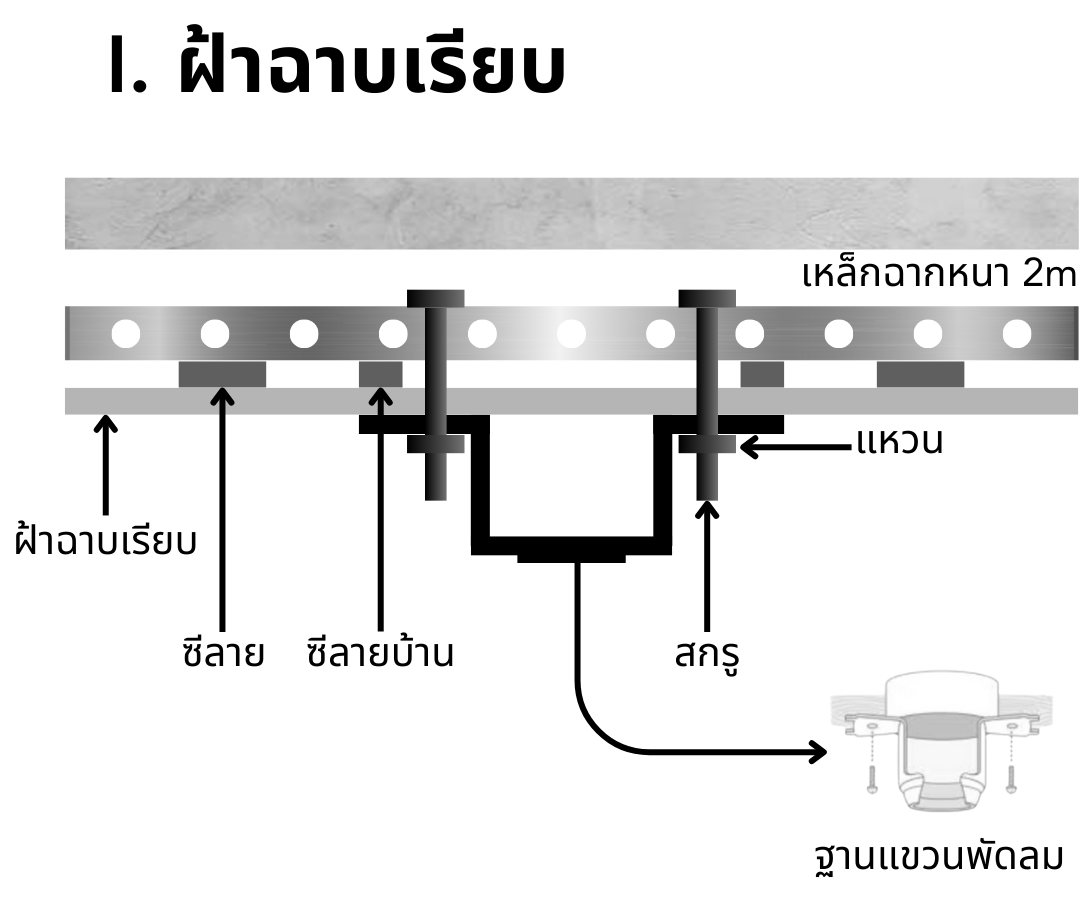

1.ฝ้าเรียบ หรือ ฝ้าเรียบที่เล่นระดับ
กรณียังไม่ได้ปิดฝ้า สามารถติดตั้งแจ้งผู้รับเหมาหรือช่างฝ้าว่าต้องการติดตั้งพัดลมเพดานเพื่อให้ช่างติดตั้งขาเหล็กไว้ใต้ฝ้า ปิดฝ้าแล้ว เดินสายไฟทิ้งไว้ตรวจุดติดตั้งรอได้เลย เมื่อได้รับพัดลมเพดานแล้วจะสามารถยึดฐานพัดลมเพดานกับตำแหน่งที่กำหนดไว้ได้ แต่ติดตั้งสายไฟเข้ากับระบบไฟของตัวพัดลมเพดาน ติดตั้งพัดลมเพดานที่ประกอบเสร็จ ก็เป็นอันเสร็จงาน
*หมายเหตุ - รูปภาพประกอบเป็นเพียงตัวอย่างการกำหนดจุดติดตั้งพัดลมเพดาน
กรณีที่ปิดฝ้าไปแล้ว ช่างจะทำการเจาะฝ้าบริเวณที่ติดตั้ง ขนาดเล็กกว่าฐานพัดลมเพดานเล็กน้อย (วงกลมเส้นผ่านศูนย์กลางประมาณ 5 นิ้ว หรือ 18 ซม.) หากยังไม่ได้มีสายไฟเดินมายังจุดติดตั้ง ช่างจะทำงานการเดินสายไฟมาก่อน แล้วจึงทำโครงยึดพัดลมเพดานไว้ใต้ฝ้า

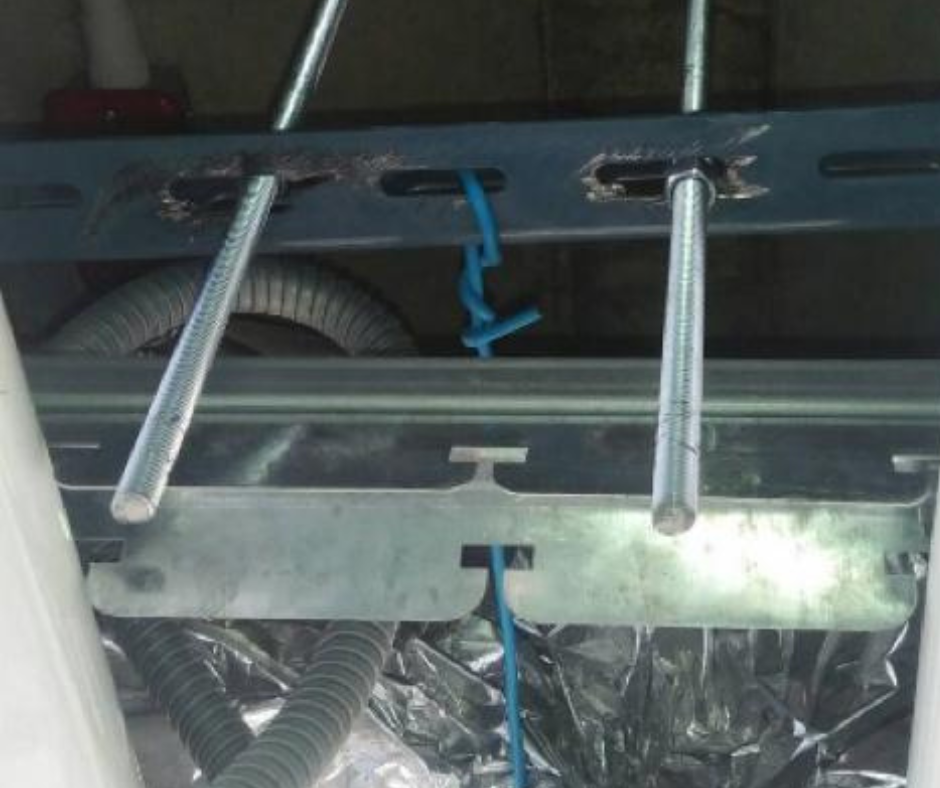

การทำโครงยึดพัดลมเพดานคือ ช่างจะใช้เหล็กฉากไปพาดไว้กับโครงฝ้า (เหล็กฉากควรหนา > 2 mm) แล้วใช้สกรูเกลียวปล่อยขนาดยาวยึดเหล็กฉากไว้กับพื้นปูนด้านบน หรือ ยึดกับโครงหลังคาสำหรับการติดตั้งชั้นบน เนื่องจากพัดลมเพดานมีน้ำหนักไม่เกิน 12 กิโลกรัม สามารถใช้เหล็กฉากยพาดยึดกับโครงฝ้าเรียบได้

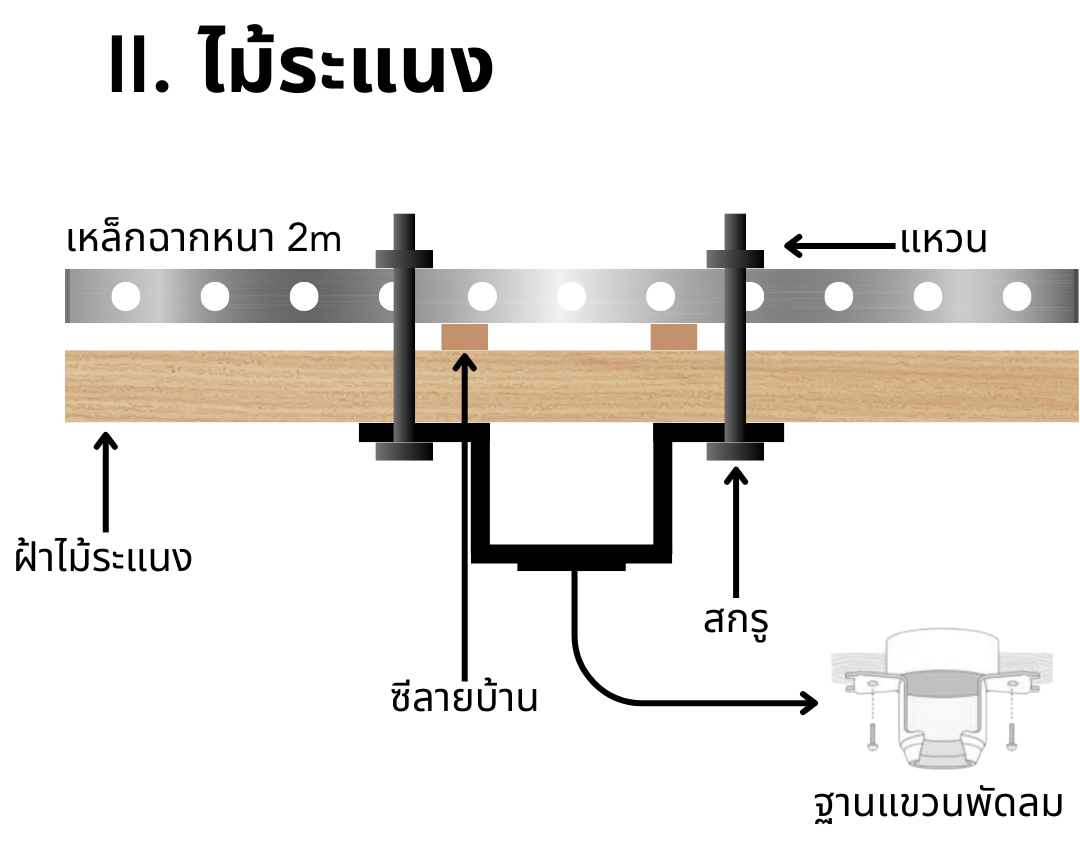

2. ฝ้าไม้ระแนง
กรณียังไม่ได้ปิดฝ้า คล้ายกับการติดตั้งบนฝ้าเรียบ สามารถติดตั้งแจ้งผู้รับเหมาหรือช่างฝ้าว่าต้องการติดตั้งพัดลมเพดานเพื่อให้ช่างติดตั้งขาเหล็กไว้ใต้ฝ้า ปิดฝ้าแล้ว เดินสายไฟทิ้งไว้ตรวจุดติดตั้งรอได้เลย เมื่อได้รับพัดลมเพดานแล้วจะสามารถยึดฐานพัดลมเพดานกับตำแหน่งที่กำหนดไว้ได้ แต่ติดตั้งสายไฟเข้ากับระบบไฟของตัวพัดลมเพดาน ติดตั้งพัดลมเพดานที่ประกอบเสร็จ ก็เป็นอันเสร็จงาน
กรณีที่ปิดฝ้าไปแล้ว ช่างจะทำถอดไม่ระแนงแผ่นนั้นออกมา หากยังไม่ได้มีสายไฟเดินมายังจุดติดตั้ง ช่างจะทำงานการเดินสายไฟมาก่อน แล้วจึงทำโครงยึดพัดลมเพดานไว้ใต้ฝ้า การทำโครงยึดพัดลมเพดานคือ ช่างจะใช้เหล็กฉากไปพาดไว้กับโครงฝ้า แล้วใช้สกรูเกลียวปล่อยขนาดยาวยึดเหล็กฉากไว้กับพื้นปูนด้านบน หรือ ยึดกับโครงหลังคาสำหรับการติดตั้งชั้นบน จากนั้นจะปิดไม้ระแนง ยึดฐานพัดลมเพดาน ต่อระบบไฟเข้ากับตัวพัดลมเพดานก็เป็นอันเสร็จงาน

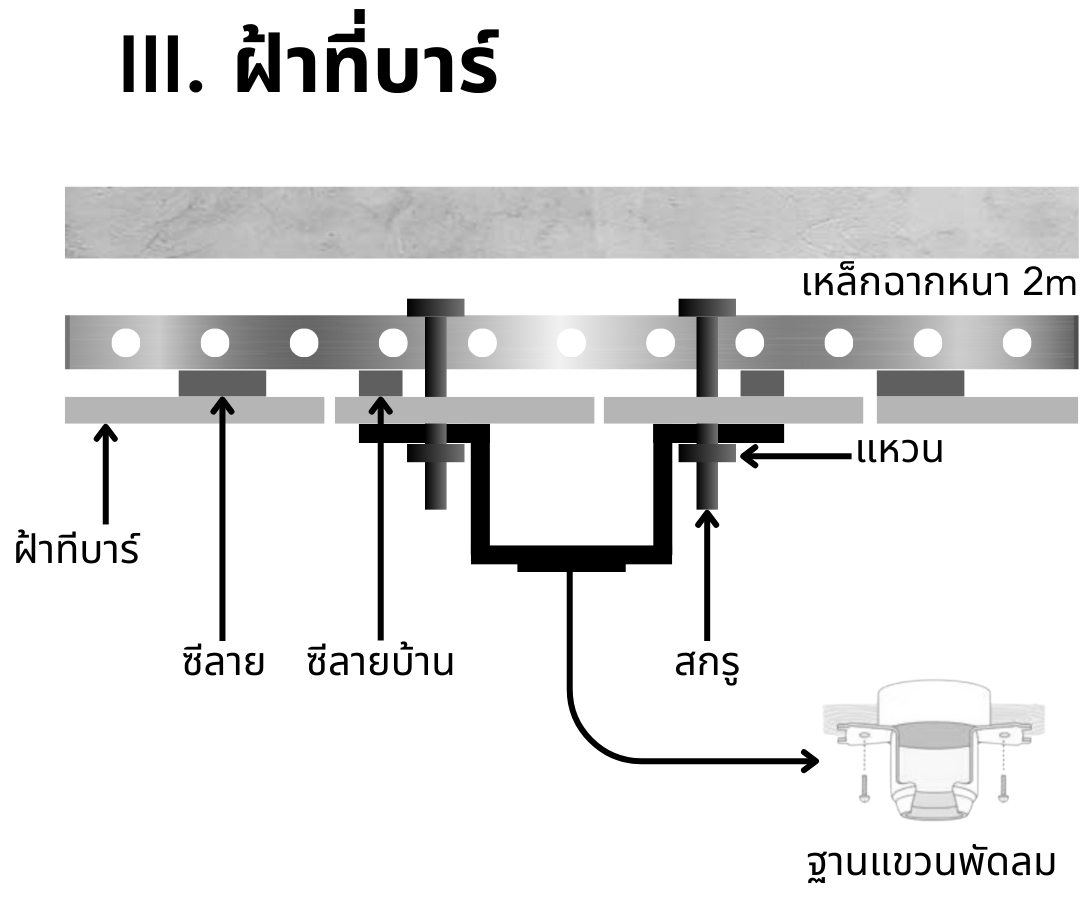

3. ฝ้า ทีบาร์
กรณียังไม่ได้ปิดฝ้า คล้ายกับการติดตั้งบนฝ้าเรียบ สามารถติดตั้งแจ้งผู้รับเหมาหรือช่างฝ้าว่าต้องการติดตั้งพัดลมเพดานเพื่อให้ช่างติดตั้งขาเหล็กไว้ใต้ฝ้า ปิดฝ้าแล้ว เดินสายไฟทิ้งไว้ตรวจุดติดตั้งรอได้เลย เมื่อได้รับพัดลมเพดานแล้วจะสามารถยึดฐานพัดลมเพดานกับตำแหน่งที่กำหนดไว้ได้ แต่ติดตั้งสายไฟเข้ากับระบบไฟของตัวพัดลมเพดาน ติดตั้งพัดลมเพดานที่ประกอบเสร็จ ก็เป็นอันเสร็จงาน
กรณีที่ปิดฝ้าไปแล้ว ช่างจะทำถอดฝ้าแผ่นนั้นออกมา หากยังไม่ได้มีสายไฟเดินมายังจุดติดตั้ง ช่างจะทำงานการเดินสายไฟมาก่อน แล้วจึงทำโครงยึดพัดลมเพดานไว้ใต้ฝ้า สำหรับฝ้าทีบาร์ โครงฝ้าจะไม่แข็งแรงเท่าฝ้าแผ่นรีบ ช่างติดตั้งโครงเหล็กเพื่อยึดพัดลมกับพื้นด้านบน หรือโครงหลังคาด้านบน จากนั้นจะปิดแผ่นฝ้า ยึดฐานพัดลมเพดานตรงตำแหน่งที่ทำโครงไว้ ต่อระบบไฟเข้ากับตัวพัดลมเพดานก็เป็นอันเสร็จงาน

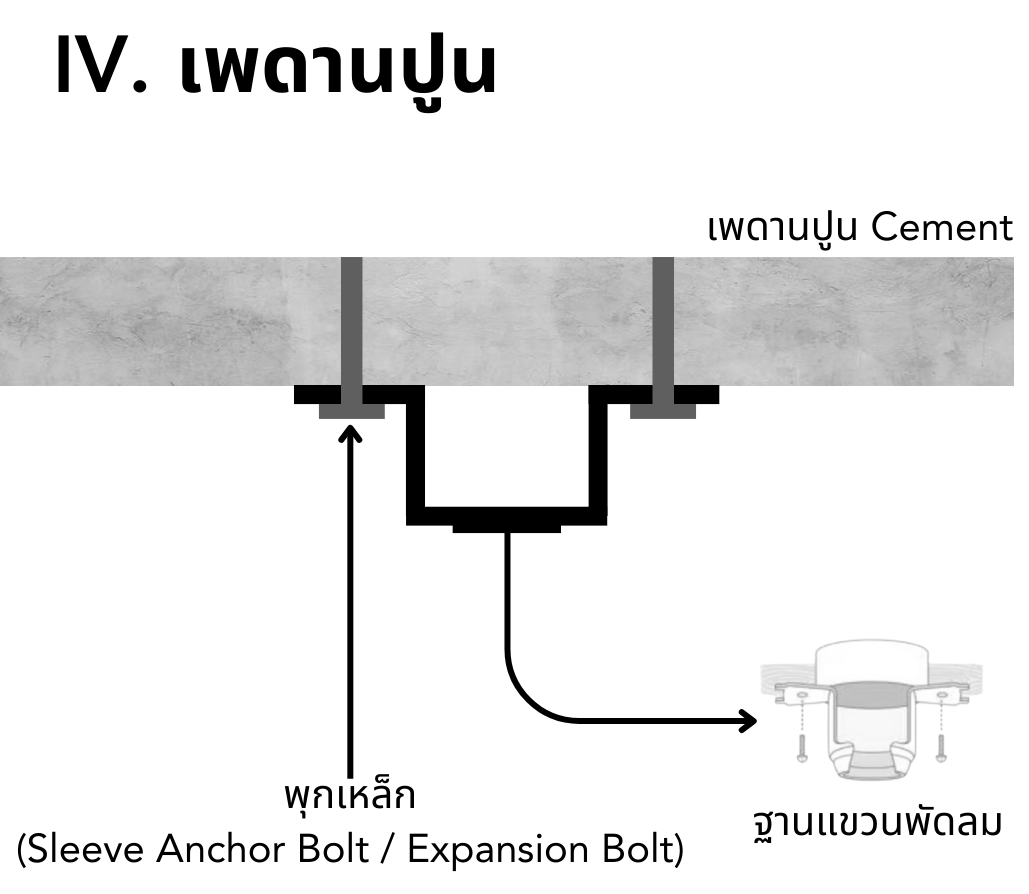

4. เพดานปูน
- ทำการเจาะเพดานปูนเพื่อเตรียมยึดพุกเหล็กเข้ากับเพดาน
- ยึดพุกเหล็กเข้ากับเพดานปูน
- แขวนพัดลมเพดานเข้ากับพุกเหล็ก
- ขันน็อตพัดลมเพดานให้เรียบร้อยและมั่นคง
- เป็นอันเสร็จสิ้นขั้นตอนในการติดตั้งพัดลมเพดานบนเพดานปูน

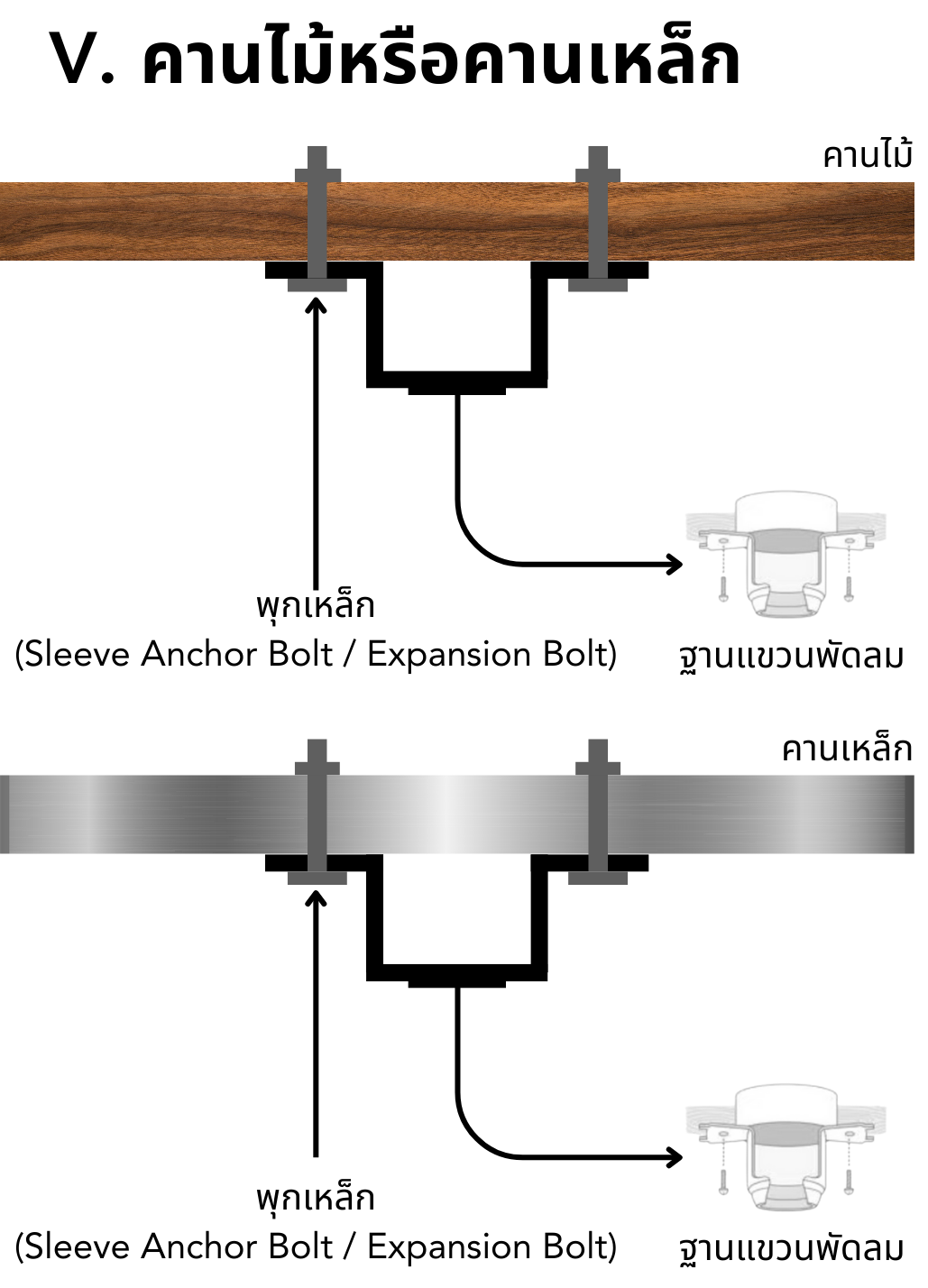

5. ติดตั้งบนคานไม้ หรือ คานเหล็ก
เมื่อเดินสายไฟมายังบริเวณที่ต้องการติดตั้งแล้ว สามารถติดตั้งพัดลมเพดานบนคานไม้หรือคานเหล็กได้เลย โดยยึดสามารถยึดฐานพัดลมเพดานกับคาน จากนัน้ต่อระบบไฟเข้ากับตัวพัดลมเพดานก็เป็นอันเสร็จงาน
สำหรับคานเหล็กที่อยู่ในพื้นที่โล่งแจ้ง
สำหรับคานเหล็กมีขนาดหน้าแคบกว่า 18 เซนติเมตร เพื่อให้การติดตั้งฐานพัดลมมีความแข็งแรงและมั่นคง ควรทำการติดตั้งแผ่นเพลทเสริม ซึ่งมีขนาดหน้ากว้างอย่างน้อย 18 เซนติเมตร โดยอาจเลือกเป็นรูปทรงกลมหรือสี่เหลี่ยมจัตุรัส เพื่อกระจายน้ำหนักและแรงกดได้อย่างทั่วถึง แผ่นเพลทดังกล่าวจะทำหน้าที่เป็นฐานรองรับที่แข็งแรงในการยึดฐานพัดลมกับโครงสร้างอาคาร
การติดตั้งแผ่นเพลทเสริมเป็นสิ่งจำเป็นอย่างยิ่ง เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นกับโครงสร้างอาคารและเพื่อให้การใช้งานพัดลมมีความปลอดภัยและมีอายุการใช้งานที่ยาวนานขึ้น
สำหรับการเลือกวัสดุของแผ่นเพลทเสริม ขอแนะนำให้เลือกใช้วัสดุเหล็กที่มีความแข็งแรงทนทาน เช่น เหล็กกล้า หรือสแตนเลส เพื่อให้สามารถรับน้ำหนักได้อย่างเต็มที่และทนต่อสภาพแวดล้อมภายนอก

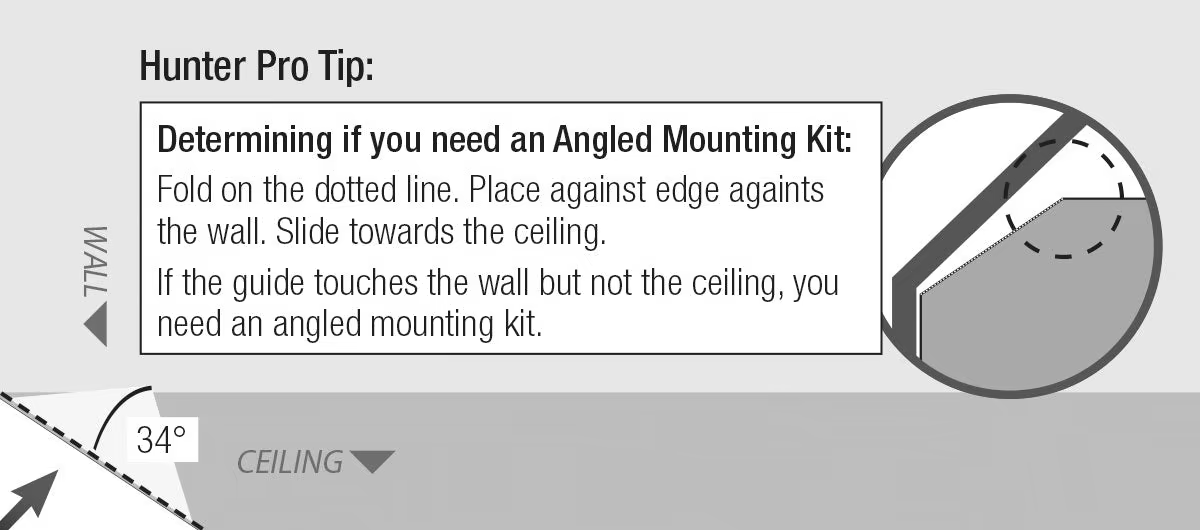

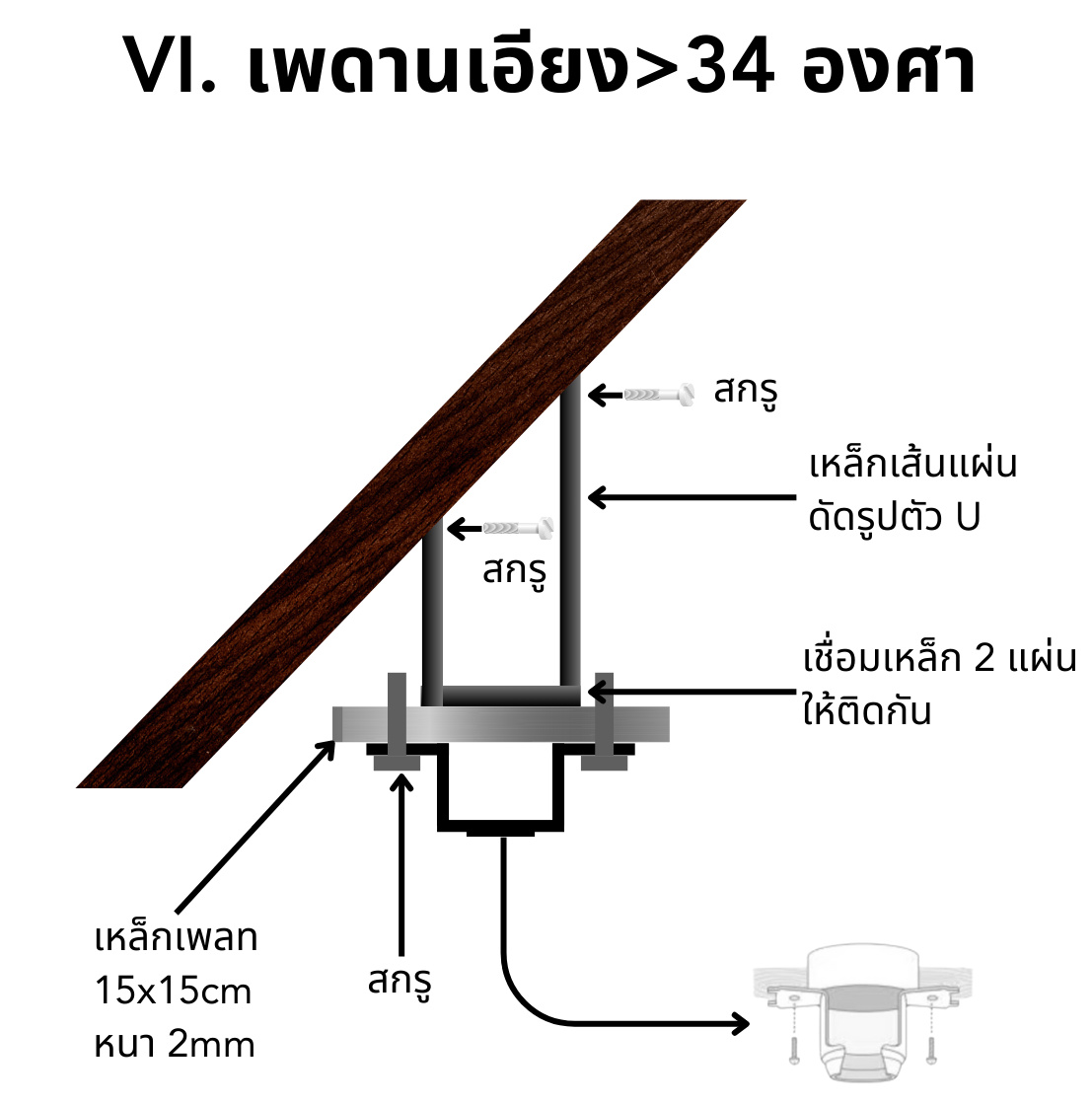

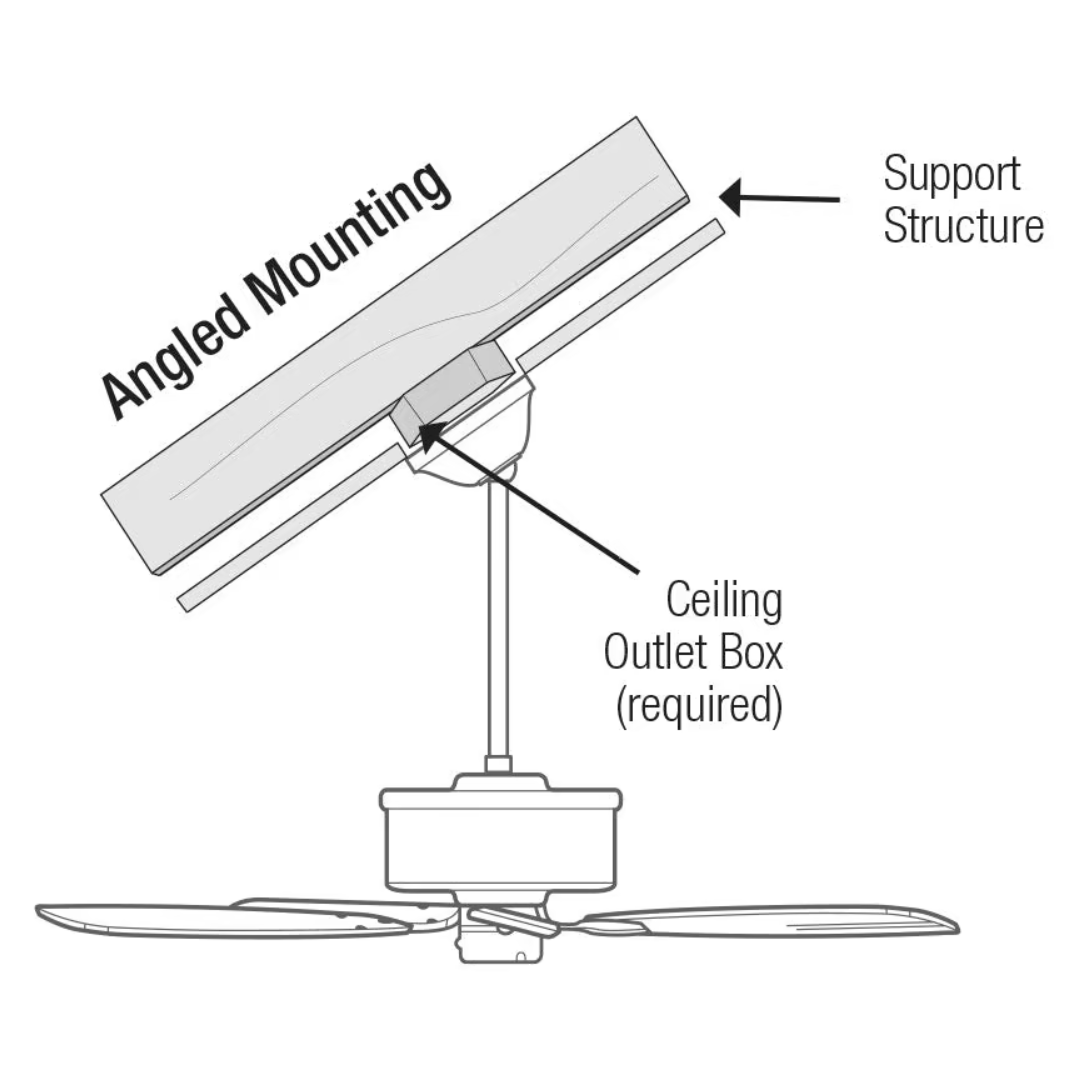

เพดานเอียงมากกว่า 34 องศา
- หากเพดานเอียงไม่เกิน 34 องศา สามารถติดตั้งได้โดยไม่ต้องทำเหล็ก Support เพิ่มเติม เนื่องจากตัวฐานพัดลมหรือ Canopy สามารถเอียงได้สูงสุด 34 องศา
- ติดตั้งพัดลมเพดานตามขั้นตอนปกติ โดยยึดฐานพัดลมเพดานกับเพดานเอียง
- ต่อระบบไฟเข้ากับตัวพัดลมเพดานอย่างถูกต้อง
- ติดตั้งพัดลมเพดานที่ประกอบเสร็จเรียบร้อย
- หากเพดานเอียงมากกว่า 34 องศา จำเป็นต้องมีการทำเหล็ก Support เพิ่มเติม ตามภาพข้างต้น
- ตรวจสอบว่าพัดลมเพดานทำงานได้อย่างถูกต้องและปลอดภัย
การติดตั้งสำหรับเพดานเอียง หากเพดานเอียงไม่เกิน 34 องศาสามารถติดตั้งได้โดยไม่ต้องทำเหล็ก Support เพิ่มเติมเนื่องจากตัวฐานพัดลมหรือ Canopy สามารถเอียงได้สูงสุด 34 องศา แต่หากต้องการติดตั้งเพดานเอียงมากกว่า 34 องศา จำเป็นต้องมีการทำเหล็ก support ตามภาพข้างต้น
การเดินสายไฟสำหรับพัดลมเพดาน
การเดินสายไฟสำหรับพัดลมเพดานไฟนั้นเป็นสายไฟเหมือนกับการเดินสายไฟสำหรับปลั๊กไฟ หรือ ไฟส่องสว่างทั่วไป อย่างไรก็ตาม Hunter fan Thailand แนะนำการเดินสายไฟผ่านสวิซไฟก่อนแล้วจึงต่อมาเข้ายังตัวพัดลมเพดาน ทั้งนี้เนื่องจากความสะดวกในการตั้งค่าจับคู่รีโมท ในกรณีที่ใช้งานพร้อมกันหลายตัว รีโมทอาจจะเกิดข้อผิดพลาดไปจับคู่กับตัวรับสัญญาณตัวอื่น เราสามารถตั้งค่าใหม่เองได้ คลิ๊กเพื่อดูวิธีการจับคู่รีโมทกับตัวรับสัญญาณ
นอกจากนี้หากเราไม่ได้ใช้งานพัดลมเพดานทุกวันสำหรับบ้านพักตากอากาศหรือคอนโดที่เราไม่ได้พักอาศัยอยู่ทุกวัน การปิดสวิซตัดกระแสไฟเข้าไปยังพัดลมเพดานจะช่วยประหยัดไฟอีกด้วย

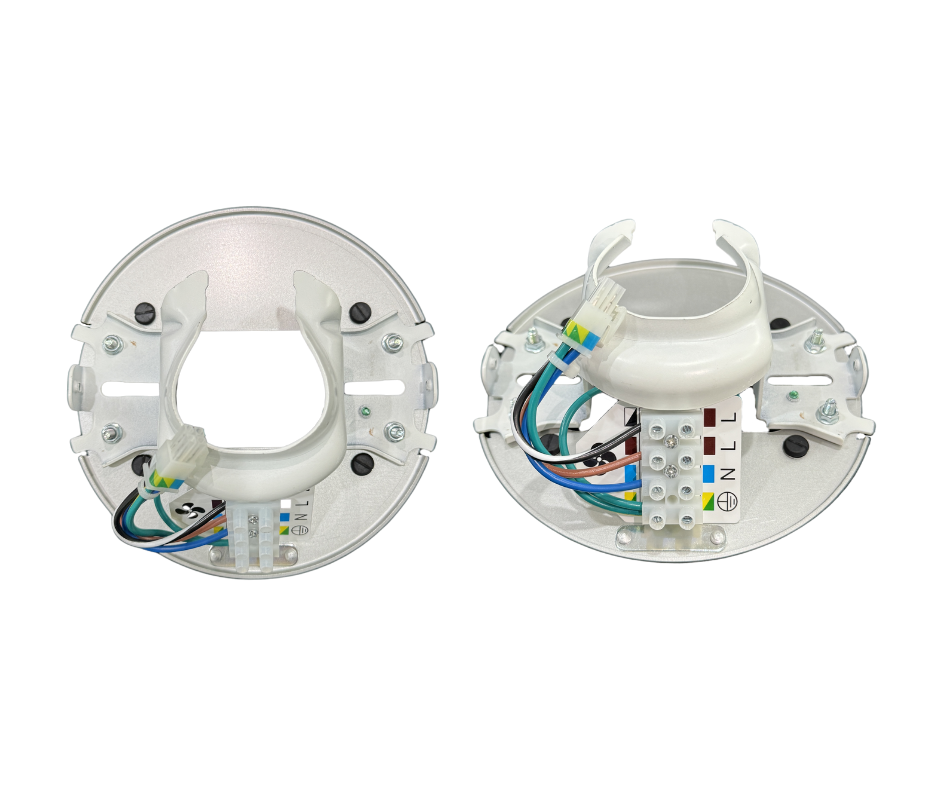

สำหรับระบบสายไฟในตัวพัดลมเพดาน Hunter Fan นั้นถูกออกแบบมาให้ง่ายและสะดวกต่อการติดตั้ง ชุดสายไฟจะเป็นระบบ plug in ผู้ติดตั้งสามารถเสียบระบบสายไฟได้ตามสีตรงหัวปลั๊กที่กำหนดไว้ได้อย่างสะดวก ไม่ต้องมีการตัดต่อ หรือ พันสายเอง

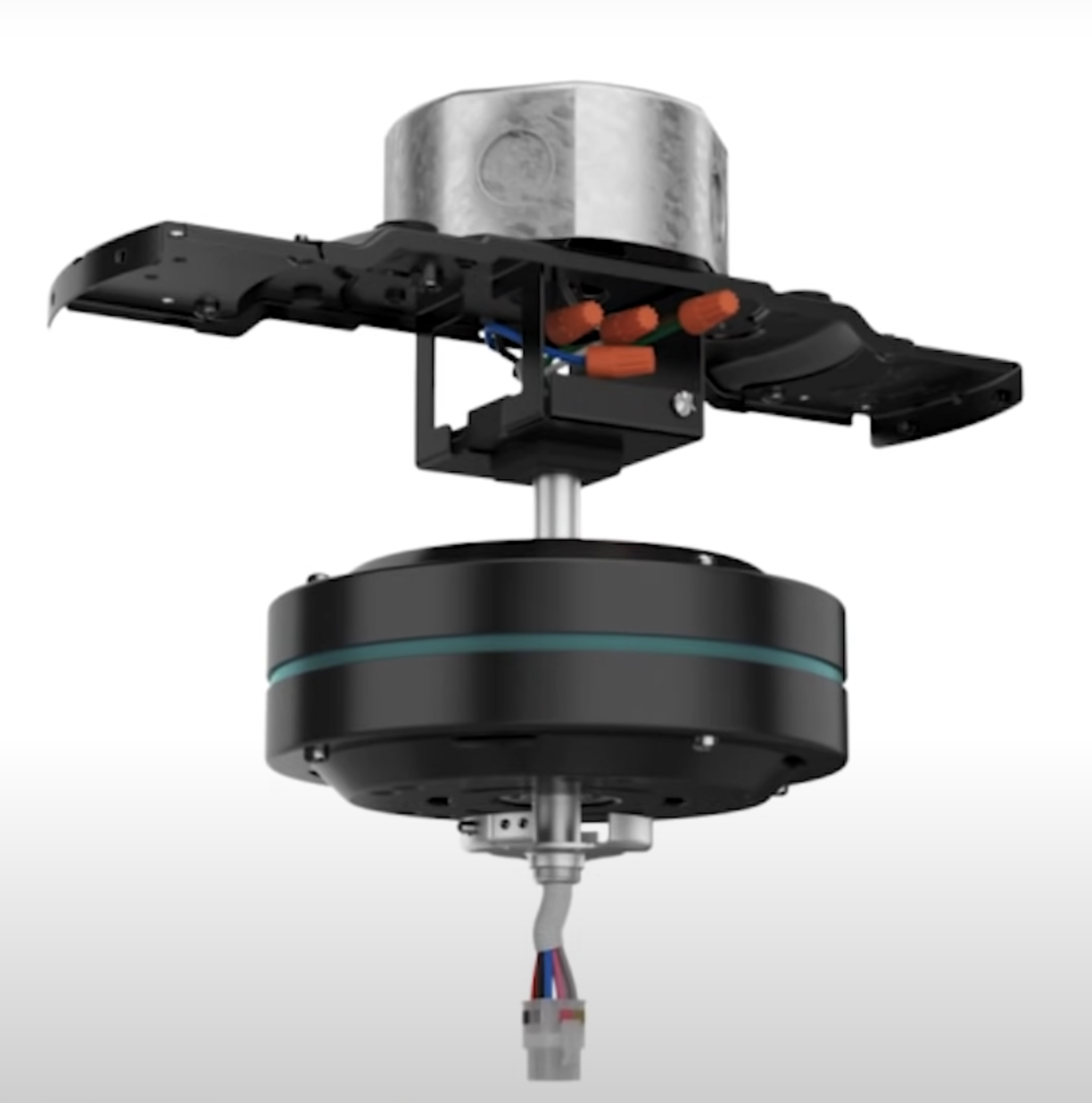

เมื่อติดตั้งพัดลมแบบ Low Profile คุณสามารถติดตั้งมอเตอร์กับโครงสร้างเพดานโดยไม่จำเป็นต้องใช้ฐานแขวนก้านฐานยึดพัดลม Low Profile จะแตกต่างจากฐานยึดพัดลมรุ่นทั่วไป แต่ใช้วิธีเดียวกันในการยึดพัดลมเพดานเหมือนกับพัดลมรุ่นอื่นๆ โดยใช้ฐานแขวนพัดลมยึดเข้ากับเพดาน และติดตั้งมอเตอร์พัดลมเข้ากับฐานได้ทันที
01. เริ่มเก็บสายไฟเข้าใต้ตัวมอเตอร์ ให้ยกชุดมอเตอร์ขึ้นและเริ่มยึดตัวมอเตอร์เข้ากับฐานพัดลม
02. ค้นหาสายดินที่ติดอยู่ด้านบนของเพลามอเตอร์ ตรวจสอบให้แน่ใจว่าเชื่อมต่อสายดินเรียบร้อยและถูกต้อง
03. หลังจากติดตั้งมอเตอร์เรียบร้อย จึงติดตั้งใบพัดและส่วนอื่นๆ
หมายเหตุ: นี่คือกระบวนการสำหรับการติดตั้งพัดลมเพดานประเภท Low Profile อย่างไรก็ตาม เรามีรูปแบบการติดตั้งพัดลม Low Profile ที่แตกต่างกันสองแบบนอกเหนือจากกระบวนการนี้ หากพัดลม Low Profile ของคุณมีขั้นตอนที่แตกต่างออกไป โปรดดูคำแนะนำเฉพาะในคู่มือการติดตั้งของคุณ

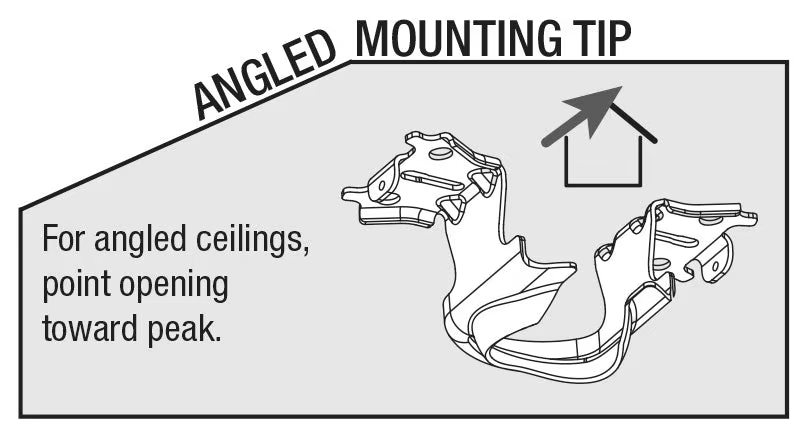

01. ก่อนอื่น ตรวจสอบให้แน่ใจว่ารุ่นพัดลมเพดานของคุณสามารถติดตั้งบนเพดานแบบมุมได้
| ประเภทของพัดลม | สามารถติดบนเพดานเอียงได้ไหม? | ฉันต้องการฐานรองรับพัดลมพิเศษไหม? |
| พัดลมที่มีก้านแขวน | ได้ | หากเพดานเอียงเกิน 34 องศา คุณต้องการฐานรองรับพิเศษ หากเพดานเอียงน้อยกว่า 34 องศา คุณไม่จำเป็นต้องติดตั้งฐานรองรับพิเศษ |
| พัดลมประเภท Low Profile | ไม่ได้ | พัดลม Low Profile ไม่สามารถติดตั้งบนเพดานเอียงได้ |
02. หากพัดลมของคุณรองรับเพดานเอียง ให้ทำตามขั้นตอนต่อไปนี้เพื่อเลือกอุปกรณ์ที่เหมาะสม:
สำหรับพัดลม Hunter รุ่นอื่น ๆ ที่ติดตั้งด้วยก้านแขวน:
ชุดติดตั้งเพดานเอียง SCA-P (Sloped Ceiling Adapter, Paintable) จะจำเป็นสำหรับเพดานที่มีมุมเอียงมากกว่า 34 องศา แต่ต่ำกว่า 56 องศา ระบบนี้ใช้ร่วมกับชุดห้อยที่ให้มากับพัดลมของคุณ คุณยังสามารถติดตั้งรีโมทคอนโทรลและอุปกรณ์ควบคุมอื่น ๆ ของ Hunter ได้ภายในระบบห้อยที่ให้มากับพัดลมของคุณ สำหรับเพดานเอียงที่มีมุมชันมากกว่า 56 องศา ให้ติดต่อช่างไฟฟ้าเพื่อขอติดตั้งชุดยึดแบบปรับแต่ง
อย่าลืมตรวจสอบว่ากล่องไฟฟ้าของพัดลมของคุณได้รับการอนุมัติสำหรับการใช้งานพัดลมบนเพดาน

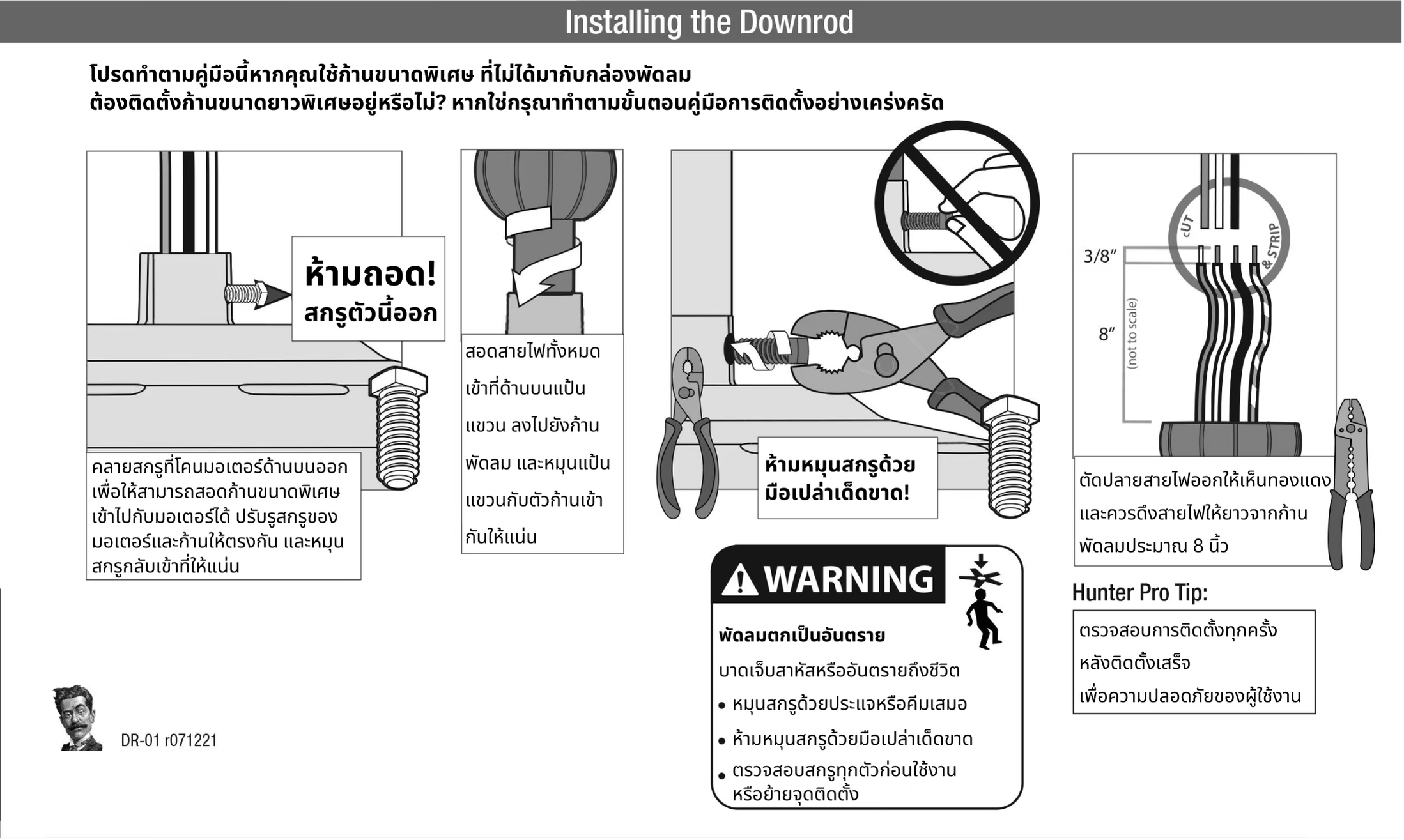

ก้านแขวนพัดลม
จะต้องใช้ก้านแขวนยาวเป็นพิเศษเมื่อติดตั้งพัดลมบนเพดานเอียง เมื่อเลือกความยาวของก้านแขวน ให้คำนึงถึงระยะห่างระหว่างพัดลมกับผนังและวัตถุอื่น ๆ ซึ่งควรอยู่ห่างอย่างน้อย 30 นิ้ว และใบพัดพัดลมควรอยู่ห่างจากพื้นอย่างน้อย 2.3 เมตร
03. ติดตั้งพัดลม
ด้วยชุดยึดและก้านแขวนที่เหมาะสม ให้ทำตามขั้นตอนที่กล่าวถึงในขั้นตอนที่ 2 (ติดตั้งชุดยึดพัดลมบนเพดาน) รวมถึงคำแนะนำเพิ่มเติมสำหรับพัดลมที่มีชุดห้อย เพื่อให้การติดตั้งเสร็จสมบูรณ์
หลังจากติดตั้งชุดยึดพัดลมบนเพดานเสร็จแล้ว คุณก็พร้อมที่จะดำเนินการขั้นตอนต่อไป นั่นคือการเดินสายไฟสำหรับพัดลมเพดานของคุณ
ขั้นตอนที่ 3: การเดินสายไฟ
คลิกที่นี่เพื่อดูวีดีโอวิธีการติดตั้งและเดินสายไฟ
เริ่มจากพื้นฐานของการเดินสายไฟสำหรับพัดลมเพดานของคุณ: นำปลายสายไฟที่เปลือยแล้วมาต่อเข้าด้วยกันและเชื่อมต่อด้วยน็อตยึดสายไฟ บิดน็อตยึดสายไฟตามเข็มนาฬิกาจนแน่น ดึงสายไฟเบา ๆ เพื่อตรวจสอบว่าไม่มีสายไฟหลุด
คำเตือน: หากคุณรู้สึกไม่มั่นใจในการเดินสายไฟสำหรับพัดลมด้วยตนเอง ให้ปรึกษาช่างไฟฟ้ามืออาชีพที่ได้รับการรับรองหรือติดต่อเรา
การต่อสายไฟสำหรับระบบโซ่กระตุก
การเดินสายไฟสำหรับพัดลมที่มีโซ่กระตุก
พัดลมเพดานที่มีโซ่กระตุกจะไม่มีตัวรับสัญญาณรีโมทคอนโทรล
สำหรับพัดลมเพดานที่ไม่มีตัวรับสัญญาณรีโมทคอนโทรล ให้ทำตามขั้นตอนต่อไปนี้เพื่อเดินสายไฟสำหรับพัดลมของคุณ
หากคุณมีสวิตช์ไฟติดผนังแบบสวิตช์เดี่ยว ให้ใช้พลาสติกครอบสายไฟไว้:
- เชื่อมต่อสายไฟสีขาว (สายกราวด์) จากเพดานกับสายไฟสีขาวจากพัดลม
- เชื่อมต่อสายไฟสีดำ (สายไฟหลัก) จากเพดานกับสายไฟสีดำและสีน้ำเงินจากพัดลม
- เชื่อมต่อสายไฟกราวด์ทั้งสามเส้น (สีเขียว สีเขียว/เหลือง หรือทองแดงเปลือย) ที่มาจากเพดาน ชุดห้อย และชุดยึด
หากคุณมีสวิตช์ไฟติดผนังแบบสวิตช์คู่ ให้ใช้พลาสติกครอบสายไฟไว้:
- เชื่อมต่อสายไฟสีขาว (สายกราวด์) จากเพดานกับสายไฟสีขาวจากพัดลม
- เชื่อมต่อสายไฟสีดำ (สายไฟหลัก) จากเพดานกับสายไฟสีดำจากพัดลม
- เชื่อมต่อสายไฟที่สอง (สายไฟสำหรับโคมไฟ) จากเพดานกับสายไฟสีน้ำเงินจากพัดลม
- เชื่อมต่อสายไฟกราวด์ทั้งสามเส้น (สีเขียว สีเขียว/เหลือง หรือทองแดงเปลือย) ที่มาจากเพดาน ชุดห้อย และชุดยึด
การเดินสายไฟสำหรับพัดลมที่มีตัวรับสัญญาณรีโมทคอนโทรลติดตั้งไว้ก่อนแล้ว
พัดลมเพดาน Hunter รุ่นที่มีตัวรับสัญญาณรีโมทคอนโทรลในตัวนั้น จะมีการติดตั้งตัวรับสัญญาณไว้ภายในตัวพัดลมแล้วตั้งแต่ขั้นตอนการผลิต เพื่ออำนวยความสะดวกในการติดตั้งและใช้งาน โดยวิศวกรของเราได้ออกแบบระบบนี้ให้มีความซับซ้อนน้อยลง ทำให้การเดินสายไฟเป็นเรื่องง่ายยิ่งขึ้น ที่วางรีโมทคอนโทรลสามารถติดตั้งบนผนังได้ เพื่อให้ผู้ใช้งานสามารถวางรีโมทคอนโทรลไว้บนที่วางเสมือนเป็นสวิตช์ หรือถอดรีโมทคอนโทรลออกมาใช้งานแบบพกพาได้ตามต้องการ
สำหรับสวิตช์ไฟแบบเดี่ยว ให้ทำการเชื่อมต่อสายไฟดังนี้
- สายไฟสีขาว (สายกราวด์): เชื่อมต่อสายไฟสีขาวจากเพดานกับสายไฟสีขาวจากพัดลม
- สายไฟสีดำ (สายไฟหลัก): เชื่อมต่อสายไฟสีดำจากเพดานกับสายไฟสีดำจากพัดลม
- สายไฟกราวด์: เชื่อมต่อสายไฟกราวด์ทั้งสามเส้น (สีเขียว สีเขียว/เหลือง หรือทองแดงเปลือย) ที่มาจากเพดาน ชุดห้อย และชุดยึดเข้าด้วยกัน
- สายไฟสีน้ำเงิน: ปิดปลายสายไฟสีน้ำเงินจากพัดลม เนื่องจากไม่จำเป็นต้องใช้งานสำหรับการเดินสายไฟแบบสวิตช์เดี่ยว
หากคุณมีสวิตช์ผนังแบบคู่ ขั้นตอนการเชื่อมต่อสายไฟด้วยจะคล้ายกับขั้นตอนข้างต้น ความแตกต่างเพียงอย่างเดียว คือแทนที่จะปิดปลายสายไฟสีน้ำเงินในขั้นตอนที่ 4 คุณจะใช้หมวกยึดสายไฟเพื่อเชื่อมต่อสายไฟที่สอง (สายไฟสำหรับโคมไฟ) จากเพดานกับสายไฟสีน้ำเงินจากพัดลม

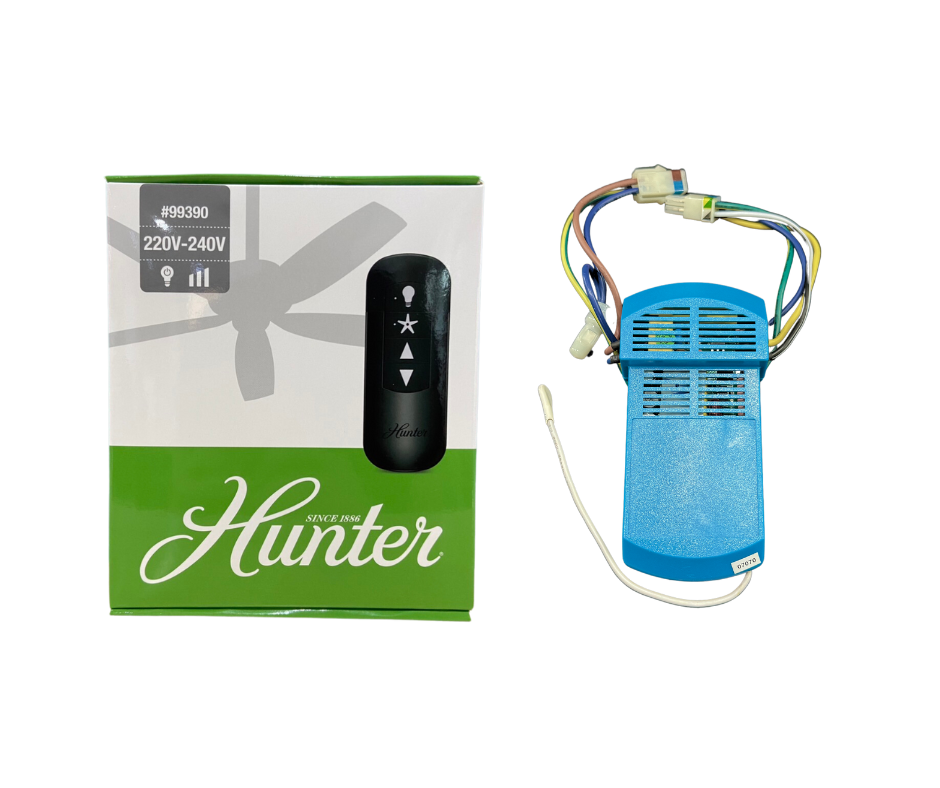

การเดินสายไฟสำหรับพัดลมที่มีตัวรับสัญญาณรีโมทคอนโทรลแยก
พัดลมเพดาน Hunter มีทั้งแบบมาพร้อมกับตัวรับสัญญาณรีโมทคอนโทรลที่ติดตั้งไว้ล่วงหน้าและแยกต่างหาก ที่คุณต้องสั่งซื้อเพิ่ม หากคุณสงสัยว่าจะเดินสายไฟสำหรับพัดลมเพดานที่มีตัวรับสัญญาณรีโมทคอนโทรลแยกอย่างไร ให้ใช้หมวกยึดสายไฟ:
- เชื่อมต่อสายไฟสีดำ (สายไฟหลัก) จากเพดานกับสายไฟสีดำจากตัวรับสัญญาณ
- เชื่อมต่อสายไฟสีขาว (สายกราวด์) จากเพดานกับสายไฟสีขาวจากตัวรับสัญญาณและสายไฟสีขาวจากพัดลม
- เชื่อมต่อสายไฟสีเหลืองจากตัวรับสัญญาณกับสายไฟสีดำจากพัดลม
- เชื่อมต่อสายไฟสีน้ำเงินจากตัวรับสัญญาณกับสายไฟสีน้ำเงินจากพัดลม
- เชื่อมต่อสายไฟกราวด์ทั้งสามเส้น (สีเขียว สีเขียว/เหลือง หรือทองแดงเปลือย) ที่มาจากเพดาน ชุดห้อย และชุดยึด

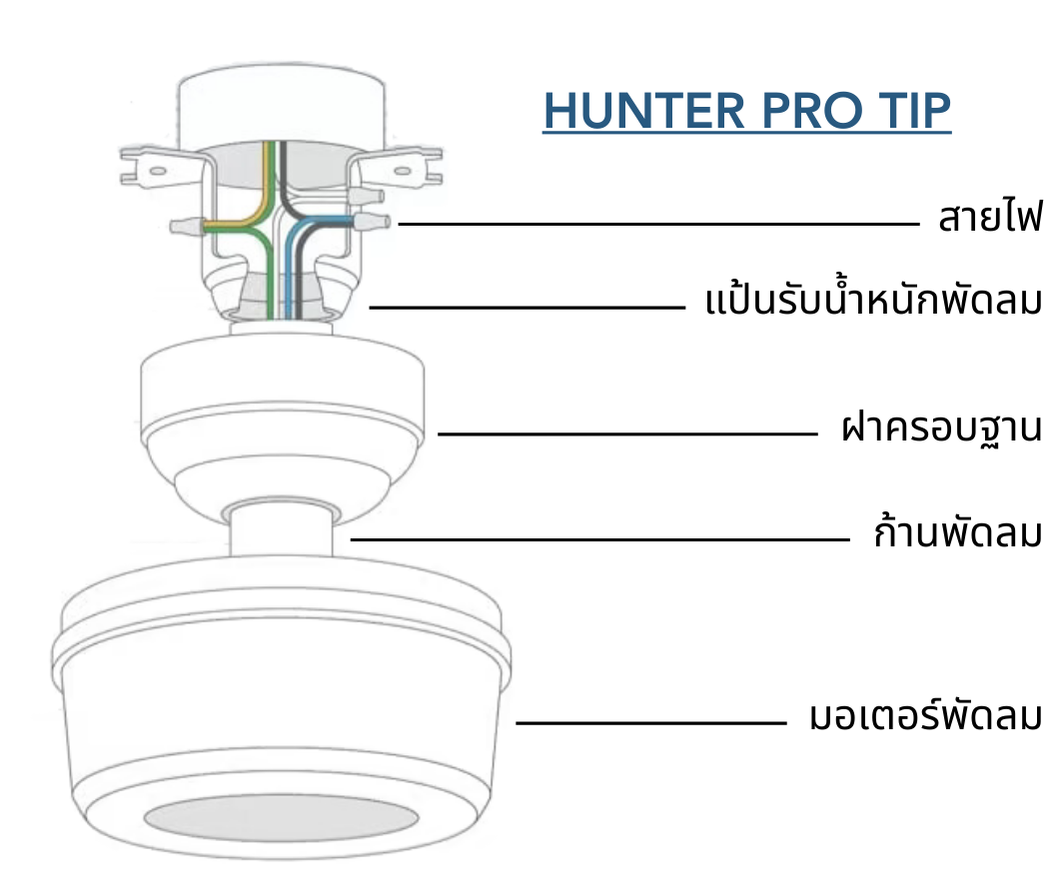

ขั้นตอนที่ 4: ติดตั้งฝาครอบฐานพัดลม
หากคุณกำลังติดตั้งพัดลมเพดานประเภท Low Profile คุณสามารถติดตั้งตัวมอเตอร์เข้ากับฐานพัดลมได้เลย
การติดตั้งฐานครอบพัดลมสำหรับพัดลมที่มีก้านแขวน ให้ทำตามขั้นตอนต่อไปนี้:
เก็บสายไฟและหมวกยึดสายไฟในกล่องจัมป์ชั่น: หย่อนสายไฟและหมวกยึดสายไฟลงในกล่องจัมป์ชั่น -
ยกตัวมอเตอร์ขึ้น: ยกตัวมอเตอร์ขึ้นจนอยู่เหนือมอเตอร์และชุดยึดเพดานอย่างถูกต้อง -
หมุนตัวมอเตอร์: หมุนตัวมอเตอร์จนรูสกรูเรียงตัวกับรูบนชุดยึด ร่องภายในตัวมอเตอร์ควรล็อกเข้าที่กับร่องภายในชุดยึดเพดาน -
ยึดตัวมอเตอร์: ยึดตัวมอเตอร์ไว้คงตำแหน่งเดิม ใช้ไขควงสอดและขันสกรูทั้งสี่ตัวของตัวมอเตอร์ให้แน่น -
ขั้นตอนที่ 5: การติดตั้งใบพัดลม
IRON BLADES
01. ใส่ยางรองใบพัดลงบนใบพัดทุกๆใบ
02. ขันสกรูยึดใบพัดเข้ากับโคนใบพัดเหล็กในแน่น
03. ยึดใบพัดเข้ากับตัวมอเตอร์และขันสกรูให้แน่น
MID BODY BLADES
01. สอดใบพัดเข้าไปในช่องใส่ใบพัด จัดตำแหน่งใบพัดให้ตรงกับรูสกรู
02. ยึดแต่ละใบพัดเข้ากับโคนเหล็กยึดใบพัด ขันสกรูประกอบใบพัดที่ให้มา ตรวจสอบให้แน่ใจว่าสกรูยึดแน่นแล้ว
SNAP ON BLADES
01. จัดตำแหน่งรูใบพัดทั้งสามรูให้ตรงกับตัวล็อคโคนเหล็กยึดใบ
02. บีบใบพัดและโคนเหล็กยึดใบพัดเข้าด้วยกันให้เข้าล็อค โปรดทราบว่าส่วนปลายที่ยื่นออกมาของเหล็กยึดใบพัดจะมองเห็นได้อย่างเต็มที่เหนือใบพัดเมื่อประกอบอย่างถูกต้อง
ขั้นตอนที่ 6: การติดตั้งโคมไฟ
การติดตั้งชุดโคมไฟแบบช่อดอกไม้พร้อมระบบ Quick connect
01. ก่อนเริ่ม ให้ถอดปลั๊กป้องกันกระดาษแข็งออก
02. เชื่อมต่อปลั๊กของพัดลมและโคมไฟเข้าด้วยกัน ตรวจสอบให้แน่ใจว่าเครื่องหมายสีบนตัวเชื่อมต่อสีตรงกัน
03. จัดเก็บสายไฟส่วนเกินเข้าไปในพื้นที่ด้านบนของโคมไฟ
04. เชื่อมต่อกระปุกโคมไฟเข้ากับช่องด้านล่างของพัดลมอย่างระมัดระวัง ตรวจสอบให้แน่ใจว่ารูสกรูบนกระปุกโคมไฟตรงกับรูสกรูบนตัวมอเตอร์พัดลม
05. หมุนกระปุกโคมไฟตามเข็มนาฬิกาเพื่อยึดหมุดให้เข้าล็อก ฟังเสียงคลิกเพื่อยืนยันว่าหมุดล็อกยึดแน่นแล้ว
06. ถอดแหวนซ็อกเก็ตออกเพื่อติดตั้งโคมแก้ว
07. หลังจากติดตั้งโคมแก้วแล้ว ให้ติดตั้งแหวนซ็อกเก็ตกลับเข้าไปใต้โคมแก้ว
08. ใช้เครื่องมือหมุนแหวนซ็อกเก็ตที่ให้มากับพัดลมของคุณ เพื่อหมุนแหวนซ็อกเก็ตตามเข็มนาฬิกาจนแน่น
09. ติดตั้งหลอดไฟ
การติดตั้งชุดโคมไฟช่อดอกไม้มาตรฐาน (Non Quick connect) ระบบโซ่กระตุก
01. ขันน็อตสกรู 2 ตัวเข้ากับรูยึดชุดโคมไฟ ขันสกรูไว้ครึ่งทาง อย่าขันแน่นเกินไป
02. นำฝาครอบชุดโคมไฟยึดกับน็อตสกรูที่ขันเอาไว้
03. บิดฝาครอบชุดโคมไฟทวนเข็มนาฬิกาให้เข้าล็อค
04. ใช้ไขควงขันสกรูตัวที่สามแล้วขันสกรูอีกสองตัวที่เหลือให้แน่น
05. ติดตั้งสกรูสองตัวที่ด้านข้างของฝาครอบชุดโคมด้านบน ขันสกรูไว้ครึ่งทาง อย่าขันแน่นเกินไป
06. เชื่อมต่อสายไฟจากตัวมอเตอร์พัดลมเข้ากับชุดโคมไฟ ตรวจสอบให้แน่ใจว่าเครื่องหมายสีบนสายไฟตรงกัน
07. ยกชุดโคมขึ้นเพื่อเก็บสายไฟ เพื่อเตรียมล็อคกระปุกโคมไฟเข้ากับตัวมอเตอร์
08. ล็อคชุดกระปุกโคมไฟส่วนล่างเข้ากับส่วนบนให้เข้าที่โดยบิดส่วนล่างตามเข็มนาฬิกา
09. ใช้ไขควงติดตั้งสกรูตัวที่สามเข้าที่ด้านข้างของชุดกระปุกโคมไฟ ขันสกรูทั้ง 3 ตัวให้แน่น
10. เพื่อติดตั้งโคมไฟ ให้คลายสกรูที่อยู่บนที่ยึดโคมแก้วออกเล็กน้อย จากนั้นติดตั้งโคมแก้วเข้ากับช่อโคมไฟและขันสกรูบนช่อโคมไฟให้แน่น ทำแบบนี้กับทุกช่อ
11. ติดตั้งหลอดไฟเข้าไปในแต่ช่อโคม
12. เชื่อมต่อโซ่ด้านล่างเข้ากับโซ่สั้นที่ยื่นออกมาจากตัวมอเตอร์ด้านบน
การติดตั้งชุดโคมไฟทรงกลมที่มาพร้อมระบบ Quick connect
01. ต่อสายไฟกระปุกโคมไฟเข้ากับตัวพัดลม ตรวจสอบให้แน่ใจว่าเครื่องหมายสีบนสายไฟตรงกันถูกต้อง
02. ยึดขั้วต่อโดยดันขั้วต่อและสายไฟส่วนเกินเข้าไปในรูที่อยู่ด้านบนของโคมไฟ ขั้นตอนนี้จะช่วยให้ติดตั้งพัดลมและโคมไฟได้สำเร็จ
03. ยกโคมไฟขึ้นอย่างระมัดระวังให้เข้าล็อคด้านล่างของตัวพัดลม ตรวจสอบให้แน่ใจว่ารูบนวงแหวนยึดที่อยู่ด้านบนของชุดกระปุกโคมไฟอยู่ในแนวเดียวกับช่องยึดที่อยู่ด้านล่าง
04. ขณะที่ยึดกระปุกโคมเข้ากับตัวพัดลม ให้หมุนโคมไฟตามเข็มนาฬิกาเพื่อล็อคหมุด ฟังเสียงคลิกเพื่อตรวจสอบว่าการเชื่อมต่อแน่นหนาหรือไม่
05. ติดตั้งโคมแก้วและหมุนสกรูสามเพื่อยึดเข้ากับโคมแก้ว ขันสกรูให้แน่น
06. ติดตั้งหลอดไฟเข้ากับพัดลม
การติดตั้งชุดโคมไฟทรงกลมแบบมาตรฐาน (Non Quick connect) ระบบโซ่กระตุก
01. ขันสกรูสองตัวเข้าที่ด้านข้างของฝาครอบกระปุกโคมไฟด้านล่างของมอเตอร์ ครึ่งหนึ่งอย่าขันแน่นเกินไป
02. เชื่อมต่อสายไฟกระปุกโคมไฟเข้ากับตัวมอเตอร์ ตรวจสอบให้แน่ใจว่าเครื่องหมายสีตรงกัน
03. เก็บสายไฟเข้ากระปุกโคมไฟและยกหระปุกขึ้นให้ชิดกับตมอเตอร์
04. หมุนกระปุกโคมไฟให้เข้าล็อค
05. ใช้ไขควงเพื่อติดตั้งสกรูตัวที่สาม จากนั้นขันสกรูที่เหลืออีกสองตัวให้แน่น
06. สอดโซ่ดึงพัดลมผ่านรูที่ด้านล่างของชุดโคมไฟ
07. ติดตั้งหลอดไฟทั้ง 2 หลอด
08. ล็อกตัวเรือนสวิตช์เข้าที่โดยบิดส่วนล่างตามเข็มนาฬิกา
09. ใช้ไขควงเพื่อติดตั้งสกรูตัวเรือนที่สาม ขันสกรูทั้งหมดให้แน่น
10. ติดตั้งชุดโคมแก้วและยกชุดโคมแก้วให้ชิดกับแผ่นโลหะด้านบนให้เรียบเสมอกัน
11. ติดตั้งแผ่นโลหะรองโคมแก้วด้านล่างของชุดโคม
12. ติดตั้งฝาครอบโลหะที่ด้านล่างอีกที
13. ติดตั้งเหล็กซ้อนโซ่ปิดท้ายเป็นชั้นสุดท้าย
14. ติดโซ่ที่ให้มาเข้ากับโซ่สั้นด้านบน เป็นอันเสร็จขั้นตอน
ขั้นตอนที่ 7: การติดตั้งระบบควบคุม

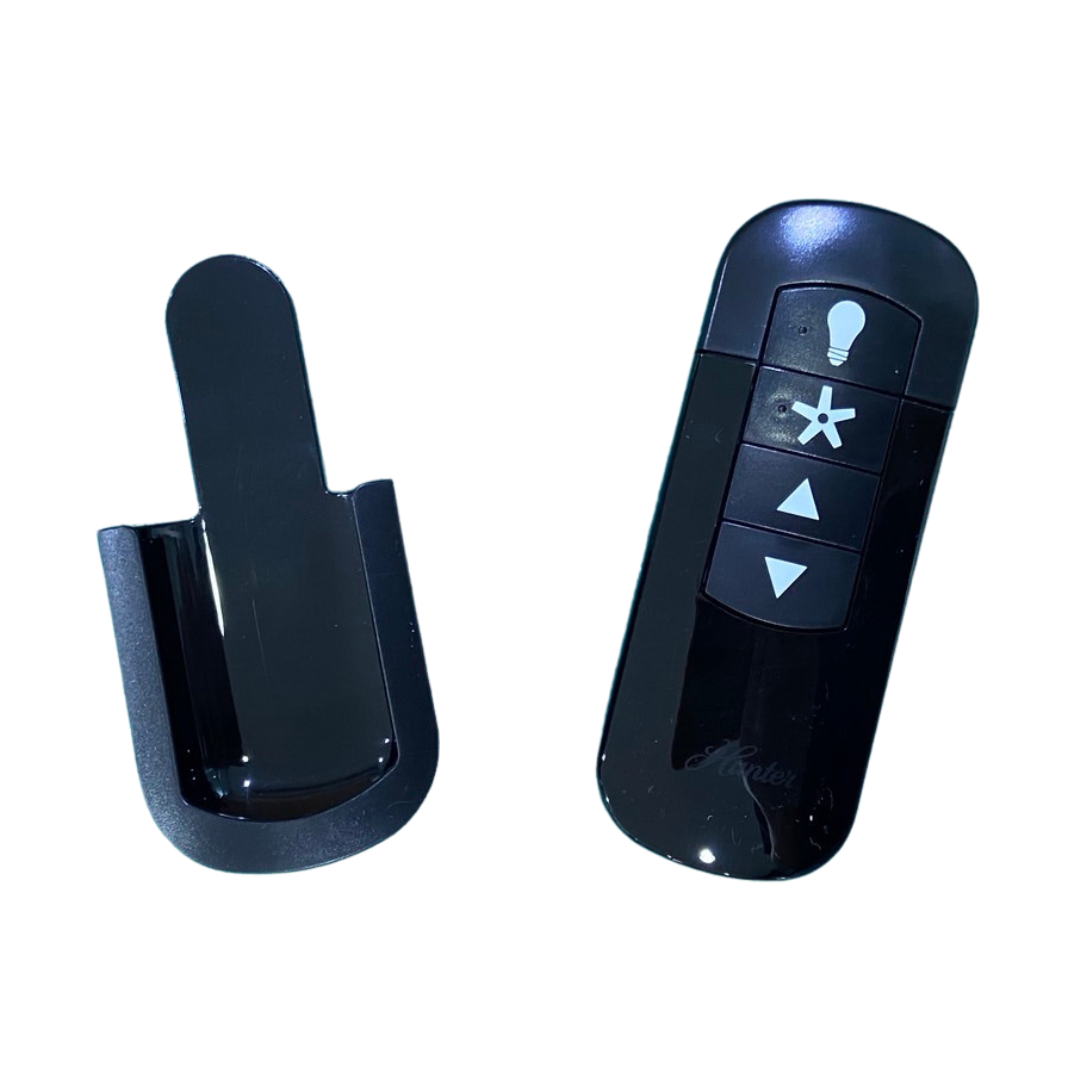

Handheld remotes
รีโมทแบบพกพาช่วยให้คุณควบคุมทุกคุณสมบัติของพัดลมได้อย่างสะดวกสบาย ทำตามขั้นตอนเหล่านี้เพื่อติดตั้งรีโมทพัดลมเพดานแบบพกพา:
01. ใส่แบตเตอรี่ที่แถมมาเข้าที่ด้านหลังของรีโมท
02. หากต้องการเปิดและปิดพัดลม เพียงกดปุ่มรูปพัดลม
03. เปลี่ยนความเร็วพัดลมด้วยปุ่มลูกศร
04. หากต้องการเปลี่ยนทิศทางการหมุนของพัดลม ให้กดปุ่มรูปพัดลมค้างไว้
05. หากต้องการเปิดและปิดไฟพัดลมเพดาน ให้กดปุ่มรูปหลอดไฟ
06. กดปุ่มลูกศรค้างไว้เพื่อเปิดใช้งานระบบหรี่แสงหลอดไฟพัดลม
Wall controls
สวิตช์ควบคุมติดผนัง ทำให้จำตำแหน่งแผงควบคุมพัดลมเพดานได้ง่าย ป้องกันปัญหารีโมทคอนโทรลหาย ทำตามขั้นตอนเหล่านี้เพื่อใช้แผงควบคุมติดผนัง
01. บิดลูกบิดไปทางขวาเพื่อ
02. เปลี่ยนความเร็วพัดลมได้ 3 ระดับตามตัวเลขบนสวิตช์
03. บิดไปทางซ้ายสุดเมื่อต้องการปิดพัดลม
หมายเหตุ: Wall control ไม่สามารถใช้ได้กับรุ่นที่มีโคมไฟ
